銑刀式分板機

在線式PCB分板機

產品簡介：全自動視覺曲線分板機又名銑刀分析機,它和傳統的走刀式分板機、鋁基板分板機有所不同，它使用高速旋轉的主軸帶動銑刀將多連片方式的PCB板按預先編輯好的路徑進行切割的一種設備。

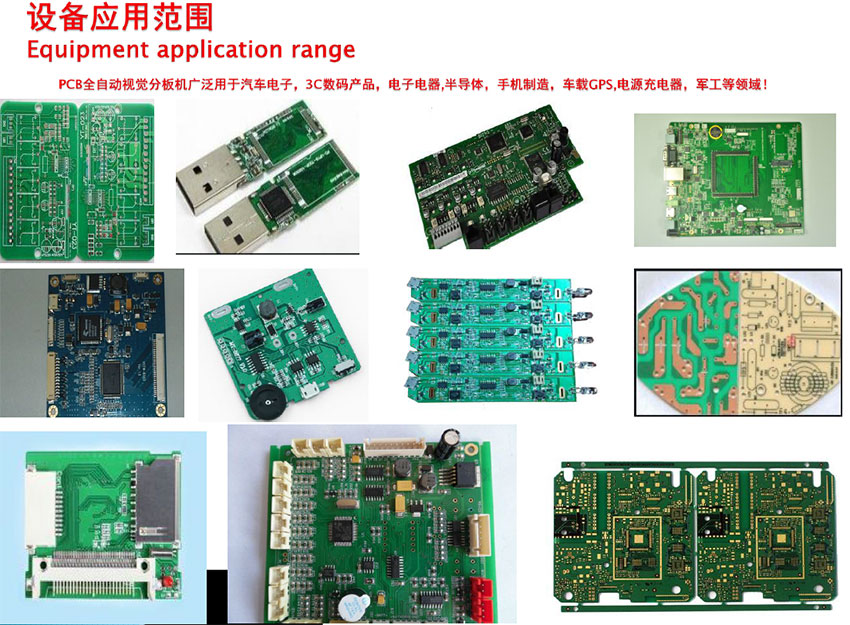

適用領域：電子電器、3C數碼、汽車電子、電源、航天軍工、智能手機、醫療器械等！

訂購熱線：13532682078

產品介紹

品名：在線式PCB分板機
型號：CHD-RT850

在線式PCB分板機簡介：
全自動視覺曲線分板機又名銑刀分析機,它和傳統的走刀式分板機、鋁基板分板機有所不同，它使用高速旋轉的主軸帶動銑刀將多連片方式的PCB板按預先編輯好的路徑進行切割的一種設備。視覺曲線分析機按工作範圍不同分有：離線式分板機、在線式分板機，按切割實用性、切割大小又分有:單工作台分板機、雙工作台板機，大平台分析機等種類。
用途：PCB、PCBA精細切割、分板加工
適用領域：電子電器、3C數碼、汽車電子、電源、航天軍工、智能手機、醫療器械等！

特點：
1、雙工作台一進一出更換切割件，大大提高了工作效率，減少了切割時間。
2、高精密集成運動控製、日本鬆下伺服馬達、高精密導軌模組、配置進口高速CCD視覺對位與補正，精度高、運行穩定。
3、自主研發視覺軟件控製係統，穩定可靠，定位精度高。
4、四軸高速運動控製，進口主軸，適應切割各種形狀切割材料。
規格參數：

型號	工作台	加工範圍	主機尺寸WDH（mm）	淨重
CHD-300M	單TABLE	300*350	6509501450	350KG
CHD-300ML	單TABLE	400*600	114613881500	650KG
CHD-600M	雙TABLE	300*350	128014921500	750KG
CHD-600ML	雙TABLE	400*600	170016801580	1050KG

產品型號	CHD600	CHD600L
有效切割尺寸	300*350mm	400*600mm
切割技能	直線、圓、圓弧、曲線、斜線
機器視覺係統	草莓视频网站視覺軟件係統
切割精度	+/-0.01mm
機台重複精度	+/-0.01mm
加工台麵	雙台麵
最高移動速度	X/Y 0-1000mm/s Z 500mm/s
最大移動行程	X:750 Y:500 Z:100mm	X:800 Y:450 Z:70mm
主軸轉速	2000-60000RPM
切割速度	0-100mm/S 可調
操作界麵	視窗操作
控製方式	PC四軸精密控製
驅動方式	鬆下伺服馬達
適用銑刀尺寸	直徑0.8-3.0mm
CCD	1/2高分辨率彩色CCD
光源	環形白色LED光源
可加工材料厚度	0.5-3mm
電腦PC	INTEL P4 4G主頻 2G DDR內存
顯示輸出	17液晶顯示器
設備重量	700KG	800KG
主機電源	AC220V、50HZ
主機功率	2KW
主機尺寸	120012501600mm	148015001600mm
集塵機尺寸	7006301780
集塵機重量	50KG	120KG
集塵機電源	AC220或AC380、50HZ
集塵機功率	2200W
集塵方式	上吸塵或者下吸塵
