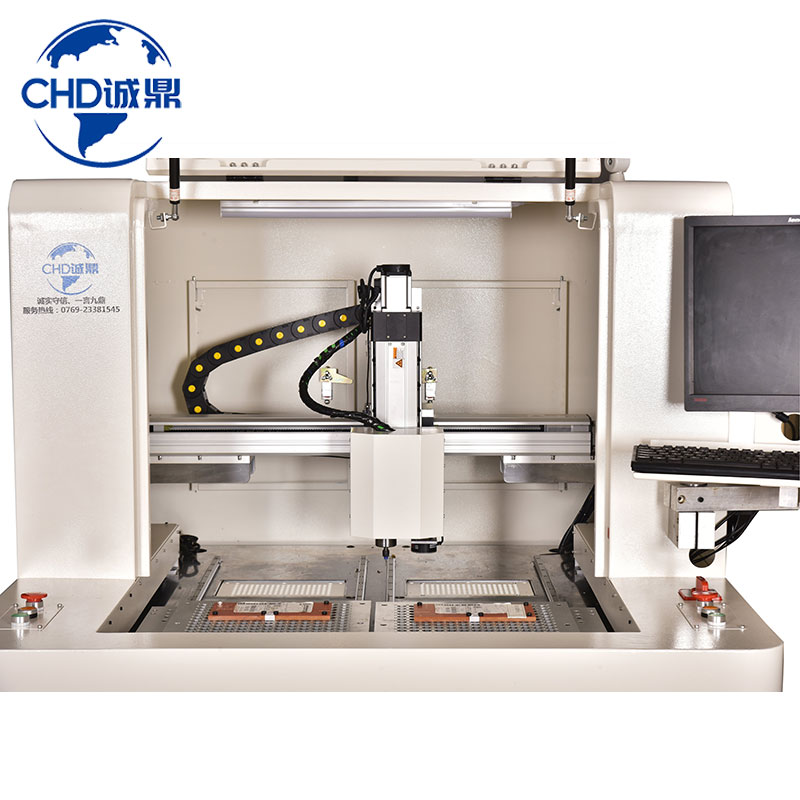

產品簡介：全自動視覺曲線分板機又名銑刀分析機,它和傳統的走刀式分板機、鋁基板分板機有所不同，它使用高速旋轉的主軸帶動銑刀將多連片方式的PCB板按預先編輯好的路徑進行切割的一種設備。
適用領域：電子電器、3C數碼、汽車電子、電源、航天軍工、智能手機、醫療器械等！
訂購熱線：13532682078品名：PCB全自動分板機(單TABLE)
型號：CHD300M
PCB全自動曲線分板機簡介：
全自動視覺曲線分板機又名銑刀分析機,它和傳統的走刀式分板機、鋁基板分板機有所不同，它使用高速旋轉的主軸帶動銑刀將多連片方式的PCB板按預先編輯好的路徑進行切割的一種設備。視覺曲線分析機按工作範圍不同分有：離線式分板機、在線式分板機，按切割實用性、切割大小又分有:單工作台分板機、雙工作台板機，大平台分析機等種類。
用途：PCB、PCBA精細切割、分板加工
適用領域：電子電器、3C數碼、汽車電子、電源、航天軍工、智能手機、醫療器械等！
特點：
1、雙工作台一進一出更換切割件，大大提高了工作效率，減少了切割時間。
2、高精密集成運動控製、日本鬆下伺服馬達、高精密導軌模組、配置進口高速CCD視覺對位與補正，精度高、運行穩定。
3、自主研發視覺軟件控製係統，穩定可靠，定位精度高。
4、四軸高速運動控製，進口主軸，適應切割各種形狀切割材料。
規格參數：
型號 | 工作台 | 加工範圍 | 主機尺寸W*D*H（mm） | 淨重 |
CHD-300M | 單TABLE | 300*350 | 650*950*1450 | 350KG |
CHD-300ML | 單TABLE | 400*600 | 1146*1388*1500 | 650KG |
CHD-600M | 雙TABLE | 300*350 | 1280*1492*1500 | 750KG |
CHD-600ML | 雙TABLE | 400*600 | 1700*1680*1580 | 1050KG |
產品型號 | CHD600 | CHD600L |
有效切割尺寸 | 300*350mm | 400*600mm |
切割技能 | 直線、圓、圓弧、曲線、斜線 | |
機器視覺係統 | 草莓视频网站視覺軟件係統 | |
切割精度 | +/-0.01mm | |
機台重複精度 | +/-0.01mm | |
加工台麵 | 雙台麵 | |
最高移動速度 | X/Y 0-1000mm/s Z 500mm/s | |
最大移動行程 | X:750 Y:500 Z:100mm | X:800 Y:450 Z:70mm |
主軸轉速 | 2000-60000RPM | |
切割速度 | 0-100mm/S 可調 | |
操作界麵 | 視窗操作 | |
控製方式 | PC四軸精密控製 | |
驅動方式 | 鬆下伺服馬達 | |
適用銑刀尺寸 | 直徑0.8-3.0mm | |
CCD | 1/2高分辨率彩色CCD | |
光源 | 環形白色LED光源 | |
可加工材料厚度 | 0.5-3mm | |
電腦PC | INTEL P4 4G主頻 2G DDR內存 | |
顯示輸出 | 17液晶顯示器 | |
設備重量 | 700KG | 800KG |
主機電源 | AC220V、50HZ | |
主機功率 | 2KW | |
主機尺寸 | 1200*1250*1600mm | 1480*1500*1600mm |
集塵機尺寸 | 700*630*1780 | |
集塵機重量 | 50KG | 120KG |
集塵機電源 | AC220或AC380、50HZ | |
集塵機功率 | 2200W | |
集塵方式 | 上吸塵或者下吸塵 | |
