品名與型號:離線3D測量儀

設備可以為您解決什麽？
      激光3D輪廓度檢測儀可以測量平麵度、厚度、輪廓度、長寬尺寸、間隙、外徑、高度差，段差、振動、體積、3D尺寸、形狀、外觀缺陷檢測、虛焊、漏焊、定位等！

適用領域：3C數碼、手機部件、精密五金零件、精密注塑件、鋰電池、汽車製造、點膠加工、半導體芯片、連接器、焊接、型材、PCB線路板等！

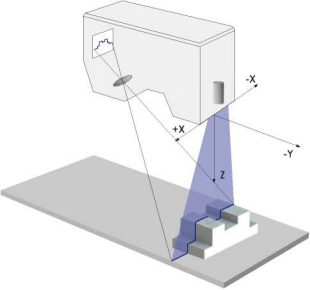

測量原理：

 如上圖示意：
 ・半導體激光發射器發射激光光束
 ■經過柱麵平行光擴散鏡，形成光點大小和間距均勻的激光線
 ■在目標物表麵產生漫反射或鏡麵反射
 ■反射光經過受光鏡頭組，在CMOS上對應成像
 ■通過CMOS不同像元的光電反應，換算對應位置的高度數值和灰度數值

功能特點：

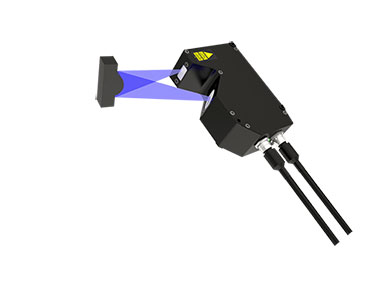

 1、高精度：采用405nm波長的專用藍光激光器，及高性能光學擴散係統，實現激光在目標物測量位置的極限聚焦，並可保證不同焦距，範圍內光斑極小的擴散，精確掃描產品細微變化。
 2、高速度：HS-CMOS:采用3D專用的Highspeed - CMOS, 兼具高速度、高動態範圍，輕鬆實現高速拍攝；  同時高性能FPGA及IC專用處理器，可進行高分辨 率亞像素及高精度線性處理。

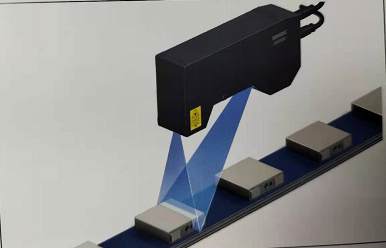

 通過采樣、讀取、處理、輸出的高速多線程並行 處理，采樣速度最快可達67000輪廓/秒。輕鬆實現“在線”高速飛拍全檢，毫無遺漏的抓取異常尺寸。
 3、2D與3D自由切換：
 ■2D模式:使用機器自帶2D標準測量工具，測量結果顯示OK/NG,並與PLC或工控機通訊，實現自動檢測，減少人力投入。
 ■3D模式:通過掃描目標物，利用SDK獲取全局3D點雲數據，可同步輸出高度圖像和灰度圖像，利用色彩渲染直觀顯示  高度差異。

應用實例：

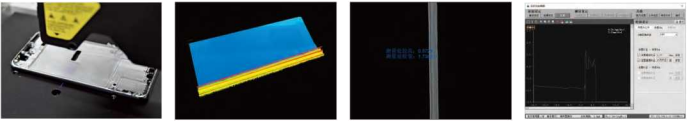

1. 手機部件

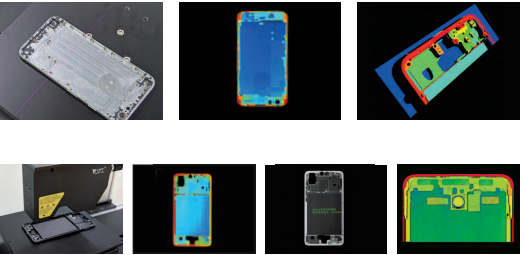

手機中框內台階高度差、平整度、內長寬檢測，保證屏殼互配
 手機蓋板平麵度檢測，
 手機後蓋、曲屏3D輪廓度，弧度，平麵度檢測
 電池倉異物、LCD倉段差、平整度檢測，結構件段差、平麵度、缺料、螺絲高度等檢測。

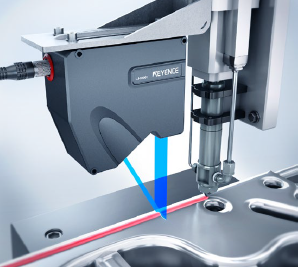

1. 點膠加工行業

膠路斷膠等檢測


膠路膠寬膠高檢測

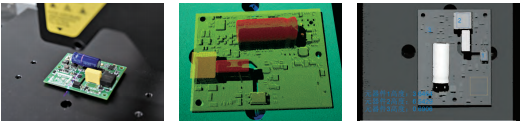

1. PCB線路板行業

線路板元器件高度檢測


 基板平麵度平整度檢測

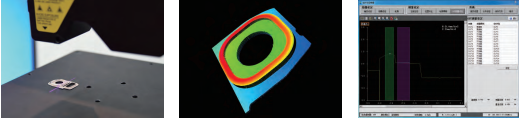

1. 精密零部件檢測

攝像頭支架高度，階差，平麵度檢測


 卡托段差，平麵度


 電池厚度、缺陷檢測


1. 鋰電池行業

電芯蓋板外觀缺陷檢測，電池合尺寸檢測


 密封材料的形狀，高度，寬度，體積檢測


1. 焊接行業

虛焊、漏焊、焊縫定位


1. 汽車製造

車門麵板、拉手高度差，間隙測量，散熱片外觀缺陷檢測


1. 連接器行業

PIN腳平整度、後蓋平麵度檢測、連接器高度厚度檢測
